高温高圧長期力学特性試験装置
SMT-MC-3 |
|
概要
本試験装置は2種類の載荷装置（高性能パソコン制御型および長期安定型）をもつ岩石力学試験装置であり、高温高圧条件の三軸試験およびクリープ試験などが可能な装置です。
地下深部の岩盤を対象とした地下利用として、放射性廃棄物の処分、圧縮空気貯蔵（CAES）、石油などのエネルギー資源の地下備蓄などが考えられています。地下深部の岩盤には、かなり大きな地圧や水圧などが作用し、場合によっては高温環境におかれている場合もあります。
本装置はこのような地下深部（約1000m）の岩盤を模擬した環境で、力学試験および透水試験などが可能であり、地下深部の岩盤物性評価試験に適用されます。
|

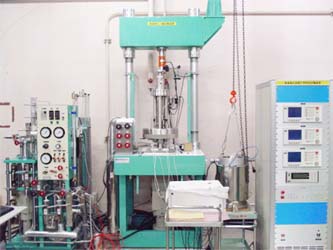

高温高圧三軸試験機 |
長期三軸クリープ試験装置 |
|
|
特長
| ・ |
油圧サーボ式載荷装置（MAX 200kN）
応力経路をパソコンにより制御
非接触型変位計による高精度な軸ひずみと周ひずみの計測 |
| ・ |
重錘レバー式載荷装置（MAX 200kN）
安定した荷重保持 |
| ・ |
温度・圧力制御装置 |
| ・ |
高温高圧三軸圧力室
側圧・背圧：MAX20MPa
温度：MAX 200℃ |
|
|
仕様
高温高圧三軸試験装置
| 適用試験 |
三軸圧縮試験、三軸引張試験、Ko圧密三軸試験、繰返し三軸試験 |
| 制御モード |
応力制御・変位制御、試験中のモード変更 |
| 適用供試体 |
50φ×100（H）mm、30φ×70（H）mm |
| 軸 荷 重 |
Max 200ＫＮ |
| 制御精度 |
応 力 |
裁荷荷重の1％以内 |
| |
変 位 |
10＾−4〜1mm/min〜1mm/min |
| 動的仕様 |
周 期 |
標準 1Ｈｚ |
| |
振 幅 |
標準周期において ±0.2mm
または、設定応力の±15％ |
| 側 圧 |
Max 20MPa ±1％ |
| 背 圧 |
Max 20MPa ±1％ |
| 温 度 |
200℃ ±1℃ |
|
長期クリープ試験装置
| 制 御 |
定応力載荷 |
| 適用供試体 |
50φ×100（H）mm、30φ×70（H）mm |
| 軸 荷 重 |
Max 50ＫＮ ±1％ |
| 側 圧 |
Max 20MPa ±1.5％ |
| 背 圧 |
Max 20MPa ±1.5％ |
| 温 度 |
200℃ ±1℃ |
|
|
試験結果一例
｛強度特性の比較−モールの応力円（有効応力）
シルト岩は温度の影響をほとんど受けないが、泥岩は常温と60℃で強度特性が大きく異なる
シルト岩のモール円 |
泥岩のモール円 |
変形特性の比較−応力と軸ひずみの関係
シルト岩は温度の影響をほとんど受けないが、泥岩は低拘束圧条件では、温度の影響によって剛性は低下する傾向が見られる。
シルト岩の応力-ひずみ関係 |
泥岩の応力-ひずみ関係 |
|
|
